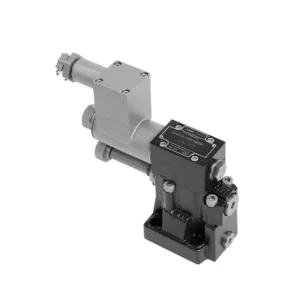

G.DBW-serie pilootgestuurde explosieveilige hydraulische drukontlastingsklep

De G.DBW-serie, een hydraulisch drukregelventiel met pilootbediening en explosiebeveiliging, is een geavanceerd hydraulisch component dat specifiek is ontworpen voor toepassingen in gevaarlijke omgevingen. Dankzij de uitzonderlijke explosieveilige eigenschappen en betrouwbare drukregeling garandeert dit ventiel maximale veiligheid en prestaties in kritische hydraulische systemen.

De G.DBW-serie hydraulische drukregelklep met pilootbediening en explosiebeveiliging is de ultieme oplossing voor veiligheid en betrouwbaarheid in gevaarlijke omgevingen. Dankzij het explosieveilige ontwerp, de betrouwbare drukregeling, de nauwkeurige drukregeling en de veelzijdigheid levert deze klep uitzonderlijke prestaties en bescherming in kritische hydraulische systemen. Door de aanbevolen gebruiksmethoden en onderhoudsprocedures te volgen, garandeert de G.DBW-serie klep een lange levensduur, veiligheid en optimale functionaliteit. Upgrade uw hydraulisch systeem met de G.DBW-serie hydraulische drukregelklep met pilootbediening en explosiebeveiliging en ervaar ongeëvenaarde veiligheid en betrouwbaarheid in gevaarlijke omgevingen.

Belangrijkste kenmerken van de G.DBW-serie hydraulische drukregelklep met pilootbediening en explosiebeveiliging:

• Explosiebestendig ontwerp:
  • De G.DBW-serie klep is ontworpen met een explosieveilige constructie, waardoor deze geschikt is voor gebruik in omgevingen waar brandbare gassen of dampen aanwezig zijn.
  • Het voldoet aan strenge veiligheidsnormen en industriële voorschriften, waardoor het risico op ontsteking of explosie in gevaarlijke zones wordt verminderd.
• Betrouwbare drukontlasting:
  • Deze klep biedt betrouwbare drukontlasting en beschermt hydraulische systemen tegen overmatige drukopbouw.
  • Het opent automatisch wanneer de systeemdruk de ingestelde limiet overschrijdt, waardoor overtollige vloeistof naar een lagedrukuitlaat wordt afgevoerd en mogelijke schade of storingen worden voorkomen.
• Nauwkeurige drukregeling:
  • De G.DBW-serie ventielen bieden nauwkeurige drukregeling, waardoor operators de gewenste drukniveaus in hydraulische systemen kunnen instellen.
  • Deze functie garandeert optimale systeemprestaties, beschermt gevoelige componenten en verhoogt de efficiëntie.
• Veelzijdigheid en aanpassingsmogelijkheden:
  • De klep is verkrijgbaar in verschillende maten, drukwaarden en configuraties, waardoor hij aan diverse systeemvereisten voldoet.
  • Het biedt aanpassingsmogelijkheden voor specifieke hydraulische toepassingen, wat zorgt voor flexibiliteit en aanpasbaarheid.

Parameters van de G.DBW-serie, pilootgestuurde, explosieveilige hydraulische overdrukventiel:

Voordelen van de G.DBW-serie hydraulische drukregelklep met pilootbediening en explosiebeveiliging:

• Wordt gebruikt voor montage op de onderste subplaat
• Installatie volgens DIN 24340 E en ISO 6264
• Gebruikt bij schroefverbindingen, gebruikt voor montage op de onderste subplaat
• Vijf drukbereiken
• Loshandeling via een ingebouwde elektromagnetische richtingsklep
• Twee verstelmogelijkheden: knop, verstelschroef met beschermkap
• Optionele schakelbare schokdemping

Gebruiksaanwijzing van de G.DBW-serie pilootgestuurde explosieveilige hydraulische drukontlastingsklep:

• Evaluatie van gevaarlijke omgevingen:
  • Voer een grondige evaluatie uit van de bedrijfsomgeving van het hydraulische systeem om te bepalen of het onder gevaarlijke omstandigheden valt.
  • Houd rekening met factoren zoals brandbare gassen, dampen of brandbaar stof.
• Naleving en certificering:
  • Zorg ervoor dat de G.DBW-serie klep voldoet aan de vereiste explosieveilige en veiligheidsnormen voor de specifieke gevaarlijke omgeving.
  • Controleer of aan de wettelijke voorschriften wordt voldaan en verkrijg de benodigde certificeringen.
• Klepselectie:
  • Selecteer de juiste variant van de G.DBW-serie klep op basis van de systeemspecificaties, inclusief drukvereisten en doorstroomcapaciteit.
  • Houd rekening met factoren zoals compatibiliteit met andere systeemcomponenten en de gewenste drukregelinstelling.
• Installatie:
  • Volg de instructies van de fabrikant voor de juiste installatie van de G.DBW-serie klep in het hydraulische systeem.
  • Zorg voor veilige verbindingen, een goede aarding en naleving van de veiligheidsrichtlijnen.

Hoe werkt een hydraulische schuifafsluiter?

Een hydraulische klep is een cruciaal onderdeel in hydraulische systemen dat de stroom en richting van de hydraulische vloeistof regelt. De klep is verantwoordelijk voor het reguleren van de druk, het doorlaten van vloeistof en het leiden ervan naar verschillende actuatoren of hydraulische componenten. Het werkingsprincipe van een hydraulische klep kan als volgt worden samengevat:

1. Klepstructuur:
   • Een hydraulische klep bestaat uit een klephuis, waarin de interne componenten zijn ondergebracht, en een beweegbaar klepelement, zoals een schuif of klepstoter.
   • Het kleppenhuis bevat poorten, kanalen en kamers die de vloeistofstroom mogelijk maken.
2. Vloeistofstroomregeling:
   • Wanneer hydraulische vloeistof via de inlaatpoort de klep binnenkomt, komt deze in contact met het klepelement, dat de stroomrichting bepaalt.
   • Het ventielelement kan handmatig, mechanisch of door middel van hydraulische druk worden bewogen.
3. Klepposities:
   • Hydraulische kleppen hebben verschillende standen, waaronder open, gesloten en gedeeltelijk open, waarmee de vloeistofstroom wordt geregeld.
   • In de gesloten stand blokkeert de klep de vloeistofstroom volledig.
   • In de open stand laat de klep vloeistof vrij door de aangegeven openingen stromen.
   • In de gedeeltelijk open stand beperkt of regelt de klep de doorstroomsnelheid van de vloeistof.
4. Bediening van de schuifafsluiter:
   • Bij een schuifafsluiter regelt een cilindrische schuif met ribben of kanalen de vloeistofstroom.
   • Door de spoel in het ventielhuis te bewegen, komen verschillende nokken overeen met specifieke poorten, waardoor de vloeistofstroom wordt mogelijk gemaakt of geblokkeerd.
   • De beweging van de spoel wordt doorgaans gerealiseerd door middel van mechanische koppelingen, elektromagnetische kleppen of hydraulische druk die op de spoel inwerkt.
5. Werking van de poppetklep:
   • Bij een poppetklep sluit of opent een beweegbare klep of schijf de vloeistofdoorgang.
   • Wanneer de klep in de gesloten stand staat, rust deze tegen een zitting en blokkeert zo de vloeistofstroom.
   • Om de klep te openen, wordt de klepstoter van de zitting weg bewogen, waardoor vloeistof door het kanaal kan stromen.
6. Controlemechanismen:
   • Hydraulische kleppen kunnen handmatig, mechanisch of elektrisch worden bediend.
   • Handmatige bediening houdt in dat het ventielelement handmatig wordt gepositioneerd met behulp van hendels, knoppen of handgrepen.
   • Mechanische besturing maakt gebruik van mechanische verbindingen of actuatoren om het klepelement te bewegen.
   • Elektrische besturing maakt gebruik van elektromagnetische kleppen of andere elektrisch gestuurde apparaten om het klepelement te schakelen.
7. Actuatorbesturing:
   • Hydraulische kleppen leiden vloeistof naar diverse hydraulische actuatoren, zoals cilinders of motoren.
   • Door de juiste ventielpoorten te openen of te sluiten, kan het hydraulische systeem de beweging en werking van de actuatoren regelen.
8. Systeemstabiliteit en -veiligheid:
   • Hydraulische kleppen spelen een essentiële rol in het handhaven van de stabiliteit en veiligheid van systemen.
   • Overdrukventielen beschermen het systeem bijvoorbeeld tegen overdruk door overtollige vloeistof naar een lagedrukuitlaat af te voeren.

Vermogen en capaciteit van de fabriek:

(1) Montage

We beschikken over een eersteklas, onafhankelijk R&D-platform voor assemblage. De productiewerkplaats voor hydraulische cilinders beschikt over vier semi-automatische hefcilinderassemblagelijnen en één automatische kantelcilinderassemblagelijn, met een geplande jaarlijkse productiecapaciteit van 1 miljoen stuks. De speciale cilinderwerkplaats is uitgerust met diverse specificaties van een semi-automatisch reinigingsassemblagesysteem met een geplande jaarlijkse productiecapaciteit van 200.000 stuks en is uitgerust met gerenommeerde CNC-bewerkingsapparatuur, een bewerkingscentrum, een zeer nauwkeurige cilinderbewerkingsapparatuur, een robotlasmachine, een automatische reinigingsmachine, een automatische cilinderassemblagemachine en een automatische verfproductielijn. De bestaande kritische apparatuur bestaat uit meer dan 300 sets. De optimale toewijzing en het efficiënte gebruik van apparatuur garanderen de nauwkeurigheidseisen van producten en voldoen aan de hoge kwaliteitseisen.

(2) Bewerking

De bewerkingsruimte is uitgerust met een op maat gemaakt schuin rails draaicentrum, bewerkingscentrum, hogesnelheids hoonmachine, lasrobot en andere bijbehorende apparatuur, die de bewerking van cilinderbuizen met een maximale binnendiameter van 400 mm en een maximale lengte van 6 meter aankan.

(3) Lassen

(4) Schilderen en coaten

Met kleine en middelgrote automatische cilindercoatinglijnen voor watergedragen verf, om automatisch laden en lossen door robots en automatisch spuiten te bereiken, is de ontwerpcapaciteit 4000 stuks per ploegendienst;
Ook beschikken wij over een semi-automatische verfproductielijn voor grote cilinders, aangedreven door een kabelrups, met een ontwerpcapaciteit van 60 dozen per ploeg.

(5) Testen

Wij beschikken over eersteklas inspectiefaciliteiten en testbanken om te garanderen dat de prestaties van de cilinder aan de eisen voldoen.

Wij zijn een van de beste fabrikanten van hydraulische cilinders. We bieden een compleet assortiment hydraulische cilinders. Ook leveren we bijbehorende onderdelen. landbouwversnellingsbakkenWe hebben onze producten wereldwijd geëxporteerd en een goede reputatie opgebouwd dankzij onze superieure productkwaliteit en aftersalesservice. We nodigen klanten in binnen- en buitenland uit om contact met ons op te nemen om zaken te doen, informatie uit te wisselen en werk met ons samen!
