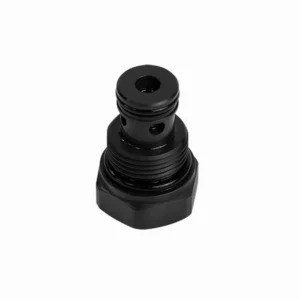

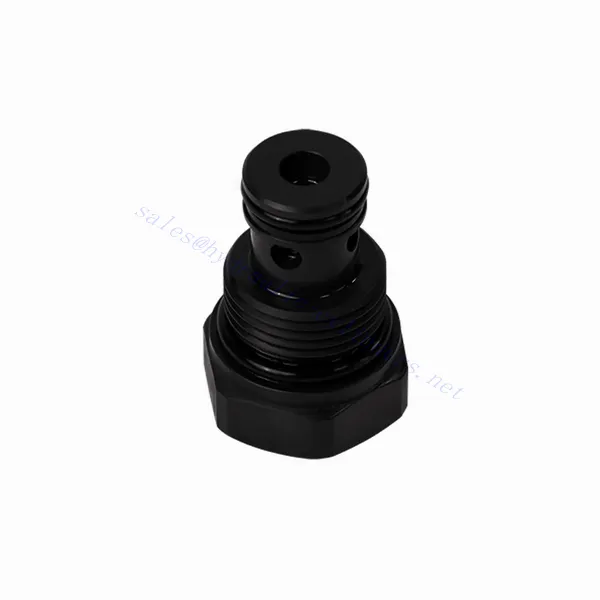

Картридж обратного гидравлического клапана серии RVM

Картридж обратного гидравлического клапана серии RVM — это надежный и универсальный компонент для оптимального управления потоком жидкости в гидравлических системах. Разработанный для эффективного и точного регулирования потока жидкости, этот картридж клапана отличается исключительной производительностью, долговечностью и простотой использования.

Картридж обратного гидравлического клапана серии RVM — это надежное и эффективное решение для управления потоками жидкости в гидравлических системах. Благодаря эффективной работе обратного клапана, прочной конструкции, компактному дизайну и высокой пропускной способности этот картридж обеспечивает оптимальную производительность и минимизирует риск повреждения системы. Соблюдение рекомендуемых методов эксплуатации и обслуживания гарантирует надежную работу картриджа обратного гидравлического клапана серии RVM и продлевает срок службы гидравлических систем. Модернизируйте свою гидравлическую систему, установив картридж обратного гидравлического клапана серии RVM, и вы почувствуете повышенную эффективность управления потоками жидкости.

Основные характеристики картриджа обратного гидравлического клапана серии RVM:

• Эффективная работа обратного клапана:
  • Картридж клапана серии RVM включает в себя высокоэффективный механизм обратного клапана, который обеспечивает однонаправленный поток гидравлической жидкости.
  • Он эффективно предотвращает обратный поток, обеспечивая бесперебойную работу и сводя к минимуму риск повреждения гидравлической системы.
• Надежная конструкция:
  • Изготовленный из высококачественных материалов, картридж клапана серии RVM отличается исключительной прочностью и устойчивостью к износу, что обеспечивает длительный срок службы.
  • Прочная конструкция позволяет ему выдерживать высокое давление и сложные условия эксплуатации.
• Компактная и универсальная конструкция:
  • Картридж клапана компактен, что делает его пригодным для применений в условиях ограниченного пространства или ограничений по весу.
  • Его универсальная конструкция позволяет легко интегрировать его в различные гидравлические системы, включая промышленное оборудование, мобильное оборудование и силовые агрегаты.
• Высокая пропускная способность:
  • Несмотря на компактные размеры, картридж клапана серии RVM обеспечивает высокую пропускную способность, что позволяет эффективно перекачивать жидкость и достигать оптимальной производительности системы.
  • Он сводит к минимуму падение давления, обеспечивая максимальную гидравлическую мощность для приводов и других компонентов.

Параметры картриджа гидравлического клапана проверки серии RVM:

Масса	кг	0.12
Макс. рабочее давление	бар	350
Давление трещины	бар	0.2 0.5
Макс. расход	л/мин	30
Диапазон вязкости	мм2/с	Рекомендация 30–80, разрешение 20–380.
Диапазон температур жидкости	℃	-30 до +80 (уплотнение NBR)
		-20 до +80 (уплотнение FKM)
Жидкость		Минеральное масло, подходящее для уплотнений NBR и FKM
		Фосфатный эфир для уплотнений FKM
Степень загрязнения		Максимально допустимая степень загрязнения жидкости: класс 9. NAS 1638 или 20/18/15, ISO4406

Преимущества картриджа обратного гидравлического клапана серии RVM:

• Герметичность без утечек
• Картриджная конструкция для установки масляного блока

Метод использования картриджа обратного гидравлического клапана серии RVM :

• Системный анализ:
  • Перед установкой тщательно проанализируйте гидравлическую систему, чтобы определить конкретные требования и эксплуатационные параметры.
  • Примите во внимание такие факторы, как скорость потока, номинальное давление и совместимость с картриджами клапанов серии RVM.
• Выбор клапана:
  • Выберите подходящий вариант картриджа клапана серии RVM на основе требований и спецификаций системы.
  • Примите во внимание такие факторы, как пропускная способность, номинальное давление и совместимость с другими компонентами системы.
• Установка:
  • Follow the manufacturer’s instructions for properly installing the RVM series valve cartridge in the hydraulic system.
  • Обеспечьте надежную посадку в полости клапана, правильное совмещение с путем потока жидкости и надлежащую герметизацию для предотвращения утечек.
• Направление потока жидкости:
  • Убедитесь, что картридж клапана серии RVM установлен в правильной ориентации, обеспечивающей желаемое направление потока жидкости.
  • Align the valve cartridge with the system’s flow path, ensuring proper engagement of the check valve mechanism.

Как работает гидравлический клапан управления потоком?

A hydraulic flow control valve is a device used to regulate and control the speed of hydraulic fluid within a hydraulic system. It allows the operator to adjust the flow rate of the liquid, thereby preventing the speed of hydraulic actuators or controlling the rate of energy transfer. Here’s an explanation of how a hydraulic flow control valve works:

1. Конструкция клапана:
   • Гидравлический клапан управления потоком обычно состоит из корпуса клапана с впускным и выпускным отверстиями, подвижной катушки или тарелки и исполнительного механизма.
   • Корпус клапана содержит внутренние каналы и камеры, которые управляют потоком гидравлической жидкости.
2. Пути потока жидкости:
   • Клапан управления потоком имеет впускное отверстие, которое подключается к гидравлическому источнику энергии, например, насосу, и выпускное отверстие, которое подключается к гидравлическому приводу или другому компоненту.
   • Клапан обеспечивает различные пути потока жидкости, позволяя контролировать и регулировать его.
3. Катушка или тарелка:
   • В корпусе клапана находится подвижная катушка или тарелка, которая регулирует поток гидравлической жидкости.
   • Катушка может скользить внутри корпуса клапана, в то время как тарелка может перемещаться линейно или вращаться, открывая или закрывая определенные каналы.
4. Исполнительный механизм:
   • Гидравлические клапаны регулирования расхода могут приводиться в действие вручную, электрически или другими способами в зависимости от конкретных требований конструкции и области применения.
   • Ручное приведение в действие подразумевает регулировку рукоятки, ручки или рычага для установки катушки или тарелки в нужное положение.
   • В электрическом приводе используются соленоиды, которые получают электрические сигналы для перемещения катушки или тарелки, что позволяет осуществлять дистанционное управление и автоматизацию.
5. Положения клапанов:
   • Гидравлический клапан управления потоком обычно имеет несколько положений, которые может принимать золотник или тарелка, каждое из которых соответствует определенному расходу.
   • Клапан может иметь ряд предустановленных положений или обеспечивать плавную регулировку для точной настройки расхода.
   • При перемещении золотника или тарелки он совмещается с определенными каналами, открывая или закрывая их, чтобы контролировать поток жидкости.
6. Регулирование потока:
   • Изменяя положение золотника или тарелки, оператор может контролировать размер проточных каналов, тем самым регулируя расход гидравлической жидкости.
   • Когда проходы полностью открыты, жидкость течет свободно, обеспечивая максимальную скорость потока.
   • Частичное перекрытие проходов ограничивает поток, уменьшая его скорость и контролируя скорость гидравлических приводов.
7. Компенсация давления:
   • Некоторые гидравлические клапаны управления потоком оснащены механизмами компенсации давления для поддержания постоянного расхода, несмотря на изменения давления в системе.
   • Эти механизмы гарантируют поддержание желаемого расхода даже при колебаниях нагрузки или давления в системе.
