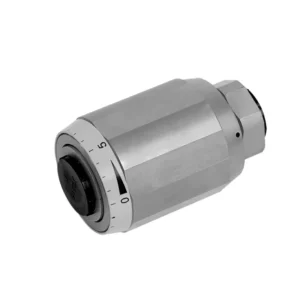

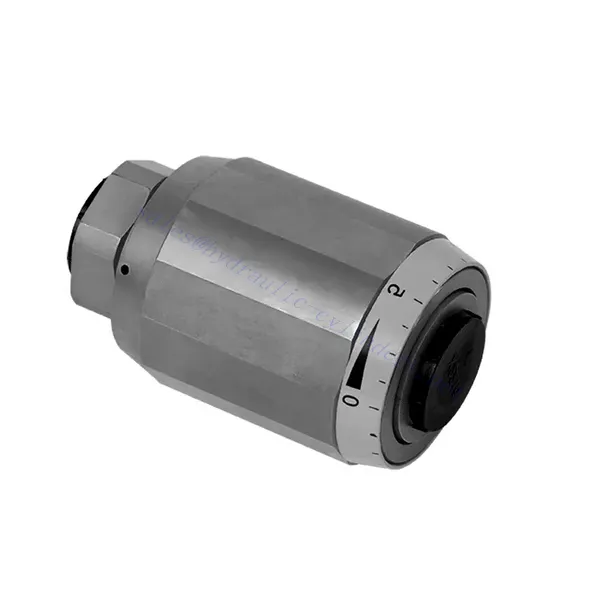

MG/MK-seriens gasreglage och gasreglageventil

MG/MK-seriens hydrauliska gas- och gasspjällsventil är en mångsidig och högpresterande hydraulisk komponent utformad för att optimera styrning och effektivitet i hydrauliska system. Med sin unika gasspjälls- och gasspjällsfunktion erbjuder denna ventil exakt flödeskontroll och säkerställer smidig drift av hydrauliska ställdon.

MG/MK-seriens hydrauliska gas- och gasspjällsventil är en mångsidig och pålitlig lösning för exakt flödeskontroll och förbättrad systemeffektivitet. Med sin gasspjällsfunktion, gasspjällskontrollfunktion och anpassningsbara flödeskontrollalternativ levererar denna ventil exceptionell prestanda i olika hydrauliska applikationer. Genom att följa rekommenderade användningsmetoder och underhållsriktlinjer kan operatörer säkerställa livslängden, tillförlitligheten och optimal funktionaliteten hos MG/MK-seriens hydrauliska gas- och gasspjällsventil. Uppgradera ditt hydraulsystem med denna avancerade ventil och upplev förbättrad kontroll, effektivitet och produktivitet.

MG/MK-seriens gasspjäll och gasspjällskontrollhydraulventil, viktiga egenskaper:

• Gasreglagefunktion:
  • MG/MK-seriens ventiler har en strypfunktion som reglerar flödeshastigheten för hydraulvätska.
  • Det möjliggör exakt kontroll av vätskeflödet, vilket möjliggör finjustering av ställdonets hastighet och respons.
• Gasspjällskontrollfunktion:
  • Förutom gasreglaget har denna ventil en gasreglagefunktion.
  • Gasspjällsfunktionen gör att ventilen kan fungera som en backventil, vilket förhindrar bakåtflöde och bibehåller systemstabilitet.
• Flödeskontrollens mångsidighet:
  • MG/MK-seriens ventiler erbjuder ett brett utbud av flödeskontrollalternativ, vilket möjliggör anpassning för att passa specifika applikationskrav.
  • Den kan konfigureras för varierande flödeshastigheter, tryckskillnader och ställdonstorlekar, vilket säkerställer kompatibilitet med olika hydraulsystem.
• Förbättrad systemeffektivitet:
  • Genom att ge exakt flödeskontroll minimerar ventilen energiförlusten och optimerar systemets totala effektivitet.
  • Det gör det möjligt för operatörer att anpassa hydraulflödet till de specifika belastningskraven, vilket minskar onödig strömförbrukning.
• Tillförlitlig prestanda:
  • MG/MK-seriens ventiler är byggda för att klara krävande driftsförhållanden och leverera konsekvent prestanda.
  • Dess robusta konstruktion och högkvalitativa material säkerställer hållbarhet och tillförlitlighet i olika tillämpningar.

Parameter för hydraulventil för gasreglage och gasreglage för MG/MK-serien:

Storlek		6	8	10	15	20	25	30
Vikt	kg	0.3	0.4	0.7	1.3	2.2	3.6	4.5
Max. driftstryck	bar	315 bar
Spricktryck för typ MK	bar	0.5
Max. flödeshastighet	l/min	400
Viskositetsområde	mm2/s	10 till 800
Vätsketemperaturområde	℃	-30℃ till +80℃
Vätska		Mineralolja; Fosfatester
Grad av kontaminering		Maximal tillåten grad av vätskeförorening: Klass 9. NAS 1638 eller 20/18/15, ISO4406

Fördelar med hydraulventiler i MG/MK-serien för gasreglage och gasreglage:

• Används vid direkt rörinstallation
• Relaterat till tryck och viskositet

Användningsmetod för MG/MK-seriens gasreglage och gasreglagets hydraulventil:

• Systemutvärdering:
  • Assess the hydraulic system’s requirements, including flow rates, pressure differentials, and actuator specifications.
  • Identifiera behovet av gasreglage och gasreglagekontrollfunktioner i systemet.
• Ventilval:
  • Välj lämplig variant av MG/MK-seriens ventil baserat på systemparametrar och önskade flödesregleringsegenskaper.
  • Tänk på faktorer som maximal flödeshastighet, tryckklassning och kompatibilitet med andra systemkomponenter.
• Installation:
  • Follow the manufacturer’s installation instructions and ensure proper alignment and connection of the valve.
  • Var uppmärksam på flödesriktningspilarna och se till att kopplingar och tätningar är säkra.
• Flödesjustering:
  • Justera gasreglaget på ventilen för att uppnå önskad flödeshastighet.
  • Finjustera gasreglaget för att optimera ställdonets prestanda och systemeffektivitet.

Hur fungerar en hydraulisk styrventil?

En hydraulisk styrventil är en kritisk komponent i hydrauliska system som reglerar flödet och trycket av hydraulvätska. Den fungerar som en styrmekanism för att styra vätska till olika hydrauliska ställdon och styra hastigheten och riktningen på deras rörelse. Funktionen hos en hydraulisk styrventil kan beskrivas enligt följande:

1. Ventilstruktur:
   • En hydraulisk styrventil består av ett ventilhus som inrymmer olika interna komponenter, såsom spolar, tallrikar eller skivor.
   • Ventilhuset innehåller portar, passager och kammare som underlättar flödet av hydraulvätska.
2. Ventilpositioner:
   • Hydrauliska styrventiler har vanligtvis flera lägen, inklusive öppna, stängda och delvis öppna.
   • I stängt läge blockerar ventilen vätskeflödet helt.
   • I öppet läge tillåter ventilen vätska att flöda fritt genom specifika portar.
   • I delvis öppet läge begränsar eller styr ventilen vätskans flödeshastighet.
3. Slidventilens funktion:
   • Slidventiler används ofta i hydrauliska styrsystem. De består av en cylindrisk slid med kanaler eller plattformar.
   • Spolen är placerad inuti ventilhuset och kan förflyttas i längdriktningen.
   • Genom att förskjuta spolen justeras olika landar med specifika portar, vilket möjliggör eller blockerar vätskeflöde till olika ställdon.
   • Spolens rörelse uppnås vanligtvis med hjälp av mekaniska länkar, solenoider eller hydrauliskt tryck som verkar på spolen.
4. Funktion för sätesventilen:
   • Sätesventiler är en annan typ av hydraulisk styrventil. De använder en rörlig sätesventil eller skiva för att styra vätskeflödet.
   • När tappen är i stängt läge vilar den mot ett säte och blockerar vätskeflödet.
   • För att öppna ventilen flyttas tallriken bort från sätet, vilket gör att vätska kan flöda genom passagen.
   • Förflyttningen av poppet kan uppnås genom mekaniska länkar eller hydrauliskt tryck.
5. Kontrollmekanismer:
   • Hydrauliska styrventiler kan manövreras manuellt, mekaniskt eller elektriskt.
   • Manuell styrning innebär användning av spakar, vred eller handtag för att positionera ventilelementet.
   • Mekanisk styrning använder mekaniska länkar eller ställdon för att röra ventilelementet.
   • Elektrisk styrning använder solenoider eller andra elektriskt styrda anordningar för att förskjuta ventilelementet.
6. Ställdonskontroll:
   • Hydrauliska styrventiler leder vätska till olika hydrauliska ställdon, såsom cylindrar eller motorer.
   • Genom att styra ventilernas positioner kan hydraulsystemet reglera ställdonens hastighet, riktning och kraft.
   • Till exempel kan justering av ventilpositionen styra ut- eller indragningen av en hydraulcylinder.
7. Systemstabilitet och säkerhet:
   • Hydrauliska styrventiler spelar en avgörande roll för att upprätthålla systemets stabilitet och säkerhet.
   • Övertrycksventiler integreras ofta i hydrauliska styrsystem för att skydda mot övertryck.
   • Dessa säkerhetsventiler leder överflödig vätska till ett lågtrycksutlopp, vilket förhindrar skador på systemet.

Fabrikens kapacitet och kapacitet:

(1) Montering

Vi har en förstklassig oberoende forsknings- och utvecklingsplattform. Verkstaden för tillverkning av hydraulcylindrar har fyra halvautomatiska monteringslinjer för lyftcylindrar och en automatisk monteringslinje för tiltcylindrar, med en planerad årlig produktionskapacitet på 1 miljon enheter. Specialcylinderverkstaden är utrustad med olika specifikationer för ett halvautomatiskt rengöringsmonteringssystem med en planerad årlig produktionskapacitet på 200 000 och utrustad med känd CNC-bearbetningsutrustning, ett fleroperationscenter, en specialutrustning för högprecisionscylindrar, en robotsvetsmaskin, en automatisk rengöringsmaskin, en automatisk cylindermonteringsmaskin och en automatisk produktionslinje för målning. Befintlig kritisk utrustning på mer än 300 set (set). Optimal allokering och effektiv användning av utrustningsresurser säkerställer produkternas noggrannhetskrav och uppfyller produkternas höga kvalitetsbehov.

(2) Maskinbearbetning

Bearbetningsverkstaden är utrustad med en specialanpassad svarvcentral för lutande räls, bearbetningscenter, höghastighetshönsmaskin, svetsrobot och annan relaterad utrustning, som kan hantera bearbetning av cylinderrör med en maximal innerdiameter på 400 mm och en maximal längd på 6 meter.

(3) Svetsning

(4) Målning och ytbehandling

Med små och medelstora cylindriska automatiska vattenbaserade färgbeläggningslinjer, för att uppnå automatisk robotlastning och lossning samt automatisk sprutning, är den designade kapaciteten 4000 stycken per skift;
Vi har även en halvautomatisk färgproduktionslinje för stora cylindrar som drivs av en släpkedja, med en designkapacitet på 60 lådor per skift.

(5) Testning

Vi har förstklassiga inspektionsanläggningar och testbäddar för att säkerställa att cylinderns prestanda uppfyller kraven.
