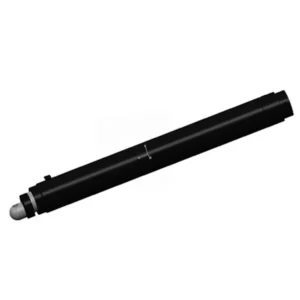

Допоміжний тяговий циліндр Double Shield TBM

Допоміжний тяговий циліндр з подвійним екраном TBM – це передовий гідравлічний компонент, життєво важливий для оптимізації роботи тунелепрохідницьких машин. Цей спеціалізований циліндр призначений для забезпечення допоміжної тяги, підтримки основного тяги та підвищення ефективності процесу проходки тунелів. У цій вичерпній статті буде розглянуто ключові характеристики, методи використання та рекомендації щодо технічного обслуговування допоміжного тяги tbm з подвійним екраном.

Допоміжний циліндр тяги з подвійним екраном TBM є ключовим компонентом, який дозволяє тунелепрохідницьким машинам досягати неперевершеної ефективності та продуктивності. Завдяки покращеній опорі тяги, міцній конструкції, компактному дизайну та точним механізмам керування, цей циліндр забезпечує плавне та ефективне виконання тунелепрохідницьких робіт. Дотримуючись рекомендованих методів використання та регулярного технічного обслуговування, допоміжний циліндр тяги з подвійним екраном tbm продовжуватиме забезпечувати виняткову продуктивність, сприяючи успіху тунелепрохідницьких проектів. Відчуйте потужність та надійність допоміжного циліндра тяги з подвійним екраном tbm, який революціонізує тунелепрохідницькі роботи з неперевершеною ефективністю та результативністю.

Основні характеристики допоміжного циліндра тяги з подвійним щитом TBM:

• Покращена опора тяги: Допоміжний циліндр тяги з подвійним екраном розроблений для забезпечення виняткової допоміжної опори тяги до основного циліндра тяги. Забезпечуючи додаткове зусилля, він забезпечує стабільне та ефективне просування тунелепрохідницького комбайна навіть у складних ґрунтових умовах.
• Міцна конструкція: Цей циліндр має міцну та довговічну конструкцію, створену для того, щоб витримувати складні умови, що виникають під час тунелепрохідницьких робіт. Його високоякісні матеріали та ретельна робота забезпечують довговічність та надійність навіть у найсуворіших умовах.
• Компактна конструкція: Допоміжний циліндр тяги TBM з подвійним екраном має компактну конструкцію, що дозволяє легко інтегруватися в тунелепрохідницьку машину. Його просторово ефективна конструкція забезпечує мінімальне втручання в роботу інших компонентів, максимізуючи загальну ефективність процесу тунелювання.
• Точні механізми керування: Оснащений передовими механізмами керування, цей циліндр забезпечує точну та чутливу роботу. Оператори можуть регулювати допоміжну силу тяги відповідно до конкретних ґрунтових умов, забезпечуючи оптимальну продуктивність та мінімізуючи ризик збоїв.

Параметр допоміжного циліндра тяги з подвійним щитом TBM:

Застосування циліндра TBM з подвійним щитом:

Спосіб використання допоміжного тягового циліндра з подвійним щитом TBM:

1. Інтеграція циліндра: Встановіть допоміжний циліндр тяги з подвійним екраном tbm у призначеному місці тунелепрохідницької машини, дотримуючись інструкцій та специфікацій виробника. Забезпечте правильне вирівнювання та надійне кріплення до конструкції tbm за допомогою відповідних монтажних кронштейнів або аксесуарів.
2. Інтеграція гідравлічної системи: Підключіть циліндр до гідравлічної системи TBM за допомогою сумісних шлангів та фітингів. Переконайтеся, що всі з'єднання надійно закріплені, герметичні та належним чином затягнуті, щоб забезпечити оптимальну гідравлічну роботу.
3. Управління та експлуатація:  Ознайомтеся із системою керування тунелепрохідницьким платформним блочним платформ ...
4. Моніторинг та коригування:  Постійно контролюйте роботу допоміжного тягового циліндра подвійного щита tbm та загальну поведінку тунелепрохідницької машини. Вносьте необхідні корективи в допоміжну тягу, враховуючи ґрунтові умови, геологічні варіації та інші фактори, які можуть вплинути на процес тунелювання.

Як замінити ущільнення на гідравлічному циліндрі?

Перед початком роботи переконайтеся, що у вас є необхідні інструменти, запасні ущільнення та чисте робоче місце. Крім того, дотримуйтесь запобіжних заходів, щоб уникнути нещасних випадків, таких як скидання тиску в системі.

1. Підготуйте циліндр:
   • Від’єднайте гідравлічний циліндр від системи та переконайтеся, що в ньому немає тиску.
   • Очистіть зовнішню частину циліндра, щоб запобігти потраплянню бруду або сміття під час розбирання.
   • Помістіть циліндр на стійку робочу поверхню та закріпіть його за допомогою затискачів або лещат.
2. Зніміть кріпильні компоненти:
   • Визначте кріпильні компоненти, що фіксують головку блоку циліндрів або кришку, такі як болти або стопорні кільця.
   • Використовуйте відповідні інструменти (гайкові ключі, головки, плоскогубці), щоб послабити та зняти ці кріпильні компоненти.
   • Відкладіть компоненти в безпечному місці для повторного складання.
3. Розділіть компоненти циліндра:
   • Обережно постукайте по головці блоку циліндрів або кришці м’яким молотком, щоб розірвати будь-яке ущільнення або клейове з’єднання.
   • Повільно та обережно зніміть головку блоку циліндрів або кришку, оголюючи поршень та сальник.
   • Зверніть увагу на будь-які прокладки, проставки або інші наявні компоненти та зніміть їх для подальшого складання.
4. Зніміть стару пломбу:
   • Перевірте старий ущільнювач на наявність пошкоджень або зносу та визначте тип використаного ущільнювача.
   • Залежно від типу пломби, вам може знадобитися скористатися інструментами для її зняття (відмичками, гачками) або обережно підняти її за допомогою плоскої викрутки.
   • Зверніть увагу на орієнтацію ущільнення для правильного встановлення нового ущільнення.
5. Очищення та огляд:
   • Ретельно очистіть отвір циліндра, поршень та навколишні компоненти за допомогою тканини без ворсу або розчинника, що підходить для вашої гідравлічної системи.
   • Перевірте всі компоненти на наявність будь-яких ознак пошкоджень, зносу або подряпин. За потреби замініть будь-які зношені або пошкоджені деталі.
6. Встановіть нове ущільнення:
   • Змастіть нове ущільнення гідравлічною рідиною або сумісним мастилом для ущільнень.
   • Обережно розмістіть нове ущільнення в канавці ущільнення або на поршні, переконавшись, що воно правильно орієнтоване, як зазначено під час зняття ущільнення.
   • Використовуйте інструмент для встановлення ущільнювача або м’який молоток, щоб обережно притиснути ущільнювач на місце, переконавшись, що він правильно та рівномірно встановлений.
7. Зберіть циліндр назад:
   • Встановіть назад прокладки, проставки або інші компоненти, зняті під час розбирання.
   • Обережно вирівняйте головку блоку циліндрів або кришку з корпусом циліндра та проведіть поршень через неї.
   • Нанесіть відповідний герметик для різьблення або фіксатор різьби на кріпильні компоненти та надійно закріпіть їх.
   • Дотримуйтесь вимог виробника щодо моменту затягування кріпильних компонентів, щоб забезпечити належне ущільнення та вирівнювання.
8. Тестування та перевірка:
   • Знову підключіть гідравлічний циліндр до системи та переконайтеся, що всі з'єднання надійно закріплені.
   • Поступово відновлюйте тиск у системі, перевіряючи наявність витоків або аномальної поведінки.
   • Повністю перевірте гідравлічний циліндр, щоб переконатися в його належній роботі та цілісності ущільнень.

Можливості та потужність заводу:

(1) Асамблея

Ми маємо першокласну незалежну платформу для досліджень та розробок. Цех виробництва гідравлічних циліндрів має чотири напівавтоматичні лінії складання підйомних циліндрів та одну автоматичну лінію складання нахилених циліндрів з проектною річною виробничою потужністю 1 мільйон одиниць. Цех спеціальних циліндрів оснащений різними специфікаціями напівавтоматичної системи очищення та складання з проектною річною виробничою потужністю 200 000 одиниць, а також оснащений відомим обладнанням з ЧПУ, обробним центром, високоточним спеціальним обладнанням для обробки циліндрів, роботизованим зварювальним апаратом, автоматичною машиною очищення, автоматичною машиною складання циліндрів та автоматичною виробничою лінією фарбування. Існуюче критично важливе обладнання налічує понад 300 комплектів. Оптимальний розподіл та ефективне використання ресурсів обладнання забезпечує вимоги до точності продукції та задоволення потреб у високій якості продукції.

(2) Механічна обробка

Механічний цех оснащений спеціалізованим токарним центром для похилих рейок, обробним центром, високошвидкісним хонінгувальним верстатом, зварювальним роботом та іншим супутнім обладнанням, яке може обробляти циліндричні труби з максимальним внутрішнім діаметром 400 мм та максимальною довжиною 6 метрів.

(3) Зварювання

(4) Фарбування та покриття

З малими та середніми циліндричними автоматичними лініями нанесення фарби на водній основі, для досягнення автоматичного завантаження та розвантаження роботів та автоматичного розпилення, проектна потужність 4000 штук за зміну;
У нас також є напівавтоматична лінія з виробництва фарби для великих балонів, що живиться від ланцюга, з проектною потужністю 60 корпусів за зміну.

(5) Тестування

Ми маємо першокласне обладнання для інспекції та випробувальні стенди, щоб гарантувати, що характеристики циліндра відповідають вимогам.

Ми є одним з найкращих виробників гідравлічних циліндрів. Ми можемо запропонувати комплексні гідравлічні циліндри. Ми також надаємо відповідні сільськогосподарські коробки передачМи експортуємо нашу продукцію клієнтам по всьому світу та заслужили гарну репутацію завдяки високій якості нашої продукції та післяпродажному обслуговуванню. Ми раді вітати клієнтів як удома, так і за кордоном, щоб зв'язатися з нами для ведення бізнесу, обміну інформацією та... співпрацюйте з нами!
