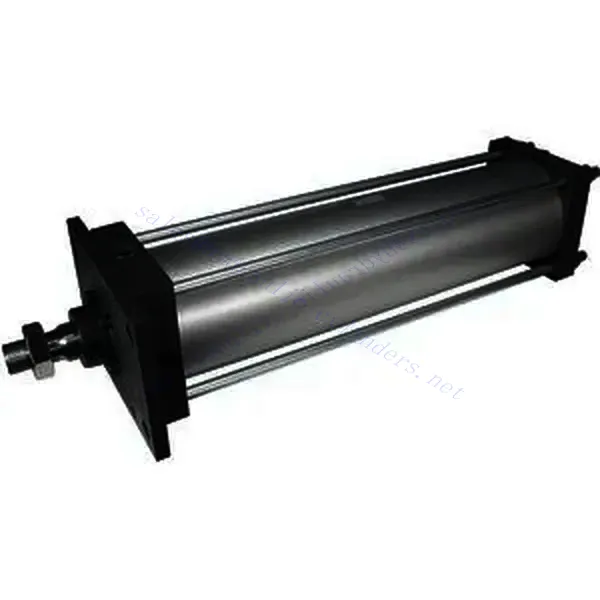

Cilindro idraulico a bassa pressione per macchine utensili

Il cilindro idraulico a bassa pressione rappresenta il vantaggio dell'azienda in termini di prodotti, esperienza di produzione, tecnologia matura, economicità e può sostituire il cilindro idraulico.

In base alla domanda del mercato, si selezionano i parametri dei cilindri idraulici a bassa pressione dell'industria delle macchine utensili, come il cilindro idraulico della sega a nastro.

I clienti possono ordinare in base ai seguenti parametri, con comodità e tempi di consegna rapidi.

Costo ridotto: I cilindri idraulici a bassa pressione sono generalmente più economici di altri cilindri.
Progettazione semplice: La progettazione e la produzione di cilindri idraulici a bassa pressione sono relativamente semplici.
Manutenzione semplice: I cilindri idraulici a bassa pressione sono relativamente facili da manutenere.

Cilindro idraulico a bassa pressione Parametro:

(1) Flangia anteriore del cilindro idraulico a bassa pressione:

(2) Flangia posteriore del cilindro idraulico a bassa pressione:

(3) Perno anteriore del cilindro idraulico a bassa pressione:

(4) Perno intermedio del cilindro idraulico a bassa pressione:

(5) Perno posteriore del cilindro idraulico a bassa pressione:

(6) Cilindro idraulico a bassa pressione Parametro della pedana:

Parametro tecnico di Cilindro idraulico a bassa pressione:

La modalità di installazione può essere selezionata tra le seguenti opzioni
1) Dimensione della filettatura dell'estremità dello stelo: filettatura interna o esterna, dimensione e lunghezza della filettatura
2) posizione della porta dell'olio;
3) La "lunghezza totale" nella tabella dei parametri, cioè la lunghezza del cilindro quando la corsa è 0, ad esempio la corsa è 100 mm, la lunghezza totale del cilindro = il valore "lunghezza totale" +100

Ambito di applicazione di Cilindro idraulico a bassa pressione :

1) L'utilizzo del campo di pressione è inferiore a 5MPA;
2) Il coperchio anteriore, il coperchio posteriore e il pistone sono fusi, il cilindro è in acciaio n. 20 e lo stelo è in acciaio n. 45 cromato;
3) Il cilindro predefinito è influenzato principalmente dalla spinta; se è dovuto principalmente alla tensione, il cliente deve fornire istruzioni speciali;
4) Il diametro interno di questa serie di prodotti è di 63~125 mm, la spinta massima è di 4,8 tonnellate;
5) Nessun buffer per impostazione predefinita; se il buffer è necessario, il cliente deve ricevere istruzioni speciali.

Come misurare il cilindro idraulico?

Per misurare un cilindro idraulico sono necessari alcuni strumenti di base come un metro o un righello, un calibro ed eventualmente un profondimetro. Ecco una guida passo passo su come misurare un cilindro idraulico:

1. Lunghezza estesa:
   • Assicurarsi che il cilindro idraulico sia completamente esteso.
   • Misurare la distanza dal centro del foro di montaggio su un'estremità del cilindro al centro del foro di montaggio sull'altra estremità. Questa misura rappresenta la lunghezza estesa o la lunghezza totale del cilindro.
2. Lunghezza retratta:
   • Ritrarre completamente il cilindro idraulico.
   • Misurare la distanza dal centro del foro di montaggio su un'estremità del cilindro al centro del foro di montaggio sull'altra estremità. Questa misura rappresenta la lunghezza retratta del cilindro.
3. Diametro del foro:
   • Misurare il diametro interno della canna del cilindro, detto diametro dell'alesaggio. In genere si utilizza un calibro.
   • Posizionare le ganasce del calibro all'interno della canna del cilindro e misurare la distanza tra le superfici interne delle pareti della canna del cilindro.
4. Diametro dell'asta:
   • Misurare il diametro dello stelo del pistone. In genere, questa operazione viene eseguita con un calibro.
   • Posizionare le ganasce del calibro intorno allo stelo del pistone e misurare la distanza tra le superfici esterne dello stelo.
5. Lunghezza della corsa:
   • La lunghezza della corsa si riferisce alla distanza che lo stelo del pistone può percorrere tra la posizione completamente estesa e quella completamente retratta.
   • Sottrarre la misura della lunghezza retratta dalla misura della lunghezza estesa per ottenere la lunghezza della corsa.
6. Dimensioni delle tenute e dei cuscinetti:
   • Se necessario, misurare le dimensioni delle guarnizioni o dei cuscinetti che fanno parte del cilindro idraulico. Le misure possono comprendere il diametro esterno, il diametro interno e lo spessore.

Capacità e capacità della fabbrica:

(1) Montaggio

Disponiamo di una piattaforma di ricerca e sviluppo indipendente di prim'ordine. L'officina di produzione di cilindri per carrelli elevatori dispone di quattro linee di assemblaggio semiautomatiche di cilindri di sollevamento e di una linea di assemblaggio automatica di cilindri di inclinazione, con una capacità produttiva annua progettata di 1 milione di pezzi; l'officina di cilindri speciali è dotata di un sistema di assemblaggio semiautomatico di pulizia con varie specifiche, con una capacità produttiva annua progettata di 200.000 pezzi. Dotata di famose attrezzature per la lavorazione CNC, centro di lavoro, attrezzature speciali per la lavorazione dei cilindri ad alta precisione, saldatrice robotizzata, macchina per la pulizia automatica, macchina per l'assemblaggio automatico dei cilindri e linea di produzione di verniciatura automatica. Le attrezzature chiave esistenti sono più di 300. L'allocazione ottimale e l'uso efficiente delle risorse delle attrezzature garantiscono i requisiti di precisione dei prodotti e soddisfano i requisiti di alta qualità dei prodotti.

(2) Lavorazione

L'officina di lavorazione è dotata di un centro di tornitura su rotaia inclinata personalizzato, di un centro di lavorazione, di una levigatrice ad alta velocità, di un robot di saldatura e di altre attrezzature correlate, in grado di gestire la lavorazione di tubi cilindrici con un diametro interno massimo di 400 mm e una lunghezza massima di 6 metri.

(3) Saldatura

(4) Verniciatura e rivestimento

Con linee automatiche di verniciatura a base d'acqua a cilindro di piccole e medie dimensioni, per realizzare il carico e lo scarico automatico con robot e la spruzzatura automatica, la capacità di progettazione è di 4000 pezzi per turno;
Disponiamo anche di una linea di produzione semiautomatica di vernici per cilindri di grandi dimensioni alimentata da una catena di potenza, con una capacità progettuale di 60 casse per turno.

(5) Test

Disponiamo di strutture di ispezione e banchi di prova di prim'ordine per garantire che le prestazioni del cilindro siano conformi ai requisiti.

Siamo uno dei migliori produttori di cilindri idraulici a bassa pressione. Possiamo offrire un ampio stock di cilindri idraulici a bassa pressione. Forniamo anche i corrispondenti riduttori agricoli. Abbiamo esportato i nostri prodotti in tutto il mondo e ci siamo guadagnati una buona reputazione grazie alla qualità superiore dei nostri prodotti e al servizio post-vendita. Accogliamo calorosamente i clienti sia in patria che all'estero per contattarci per negoziare affari, scambiare informazioni e collaborare con noi!
